Uji DGA & Analisa
Oli Transformator
Laboratorium analisa minyak transformator bersertifikat — DGA, BDV, Water Content, Furan, Tan Delta. Standar IEC 60156 & IEEE C57.104. Melayani seluruh Kalimantan, Sulawesi, dan kota industri Papua dengan layanan on-site sampling.
Analisa Oli Trafo: Deteksi Dini Sebelum Kegagalan
Minyak isolasi transformator adalah “darah” trafo Anda — kondisinya mencerminkan kesehatan seluruh sistem. Uji berkala mencegah kegagalan katastrofik yang merugikan miliaran rupiah.
DGA Deteksi Kegagalan Awal
Gas terlarut seperti H2, C2H2, CH4 adalah tanda busur listrik, partial discharge, dan overheating di dalam trafo — terdeteksi sebelum kerusakan fisik terjadi. Investigasi wajib sebelum shutdown darurat.
BDV Ukur Kekuatan Isolasi
Breakdown Voltage mengukur kemampuan minyak menahan tegangan listrik. BDV < 30 kV menandakan kontaminasi air atau partikel padat — risiko flashover internal yang harus segera ditangani.
Furan Analisis Penuaan Kertas
Kadar furfural (2-FAL) dalam minyak adalah indikator langsung degradasi kertas isolasi (cellulose) — memperkirakan sisa usia trafo dan menentukan kapan rewinding diperlukan.
Analisa Tren & Prediksi Kondisi
Dengan uji berkala 6 bulan sekali, tim kami menganalisa tren perubahan parameter — memberikan peringatan dini dan rekomendasi tindakan sebelum kegagalan terjadi (predictive maintenance).
Parameter Analisa Oli Trafo Lengkap
Setiap pengujian mengacu standar internasional IEC, ASTM, dan IEEE — laporan resmi dengan interpretasi teknis.

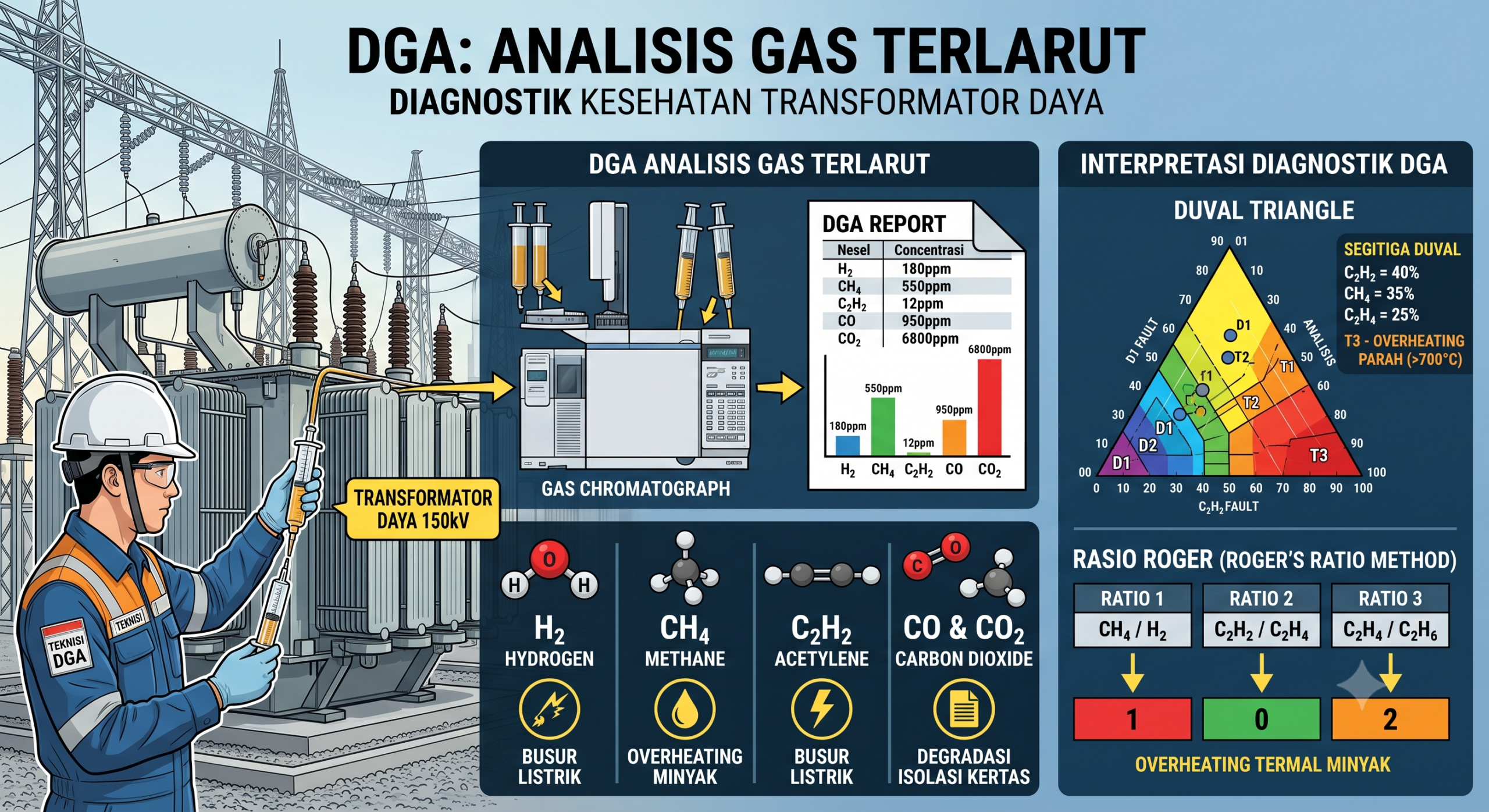

DGA — Dissolved Gas Analysis
Analisa 9 gas terlarut dalam minyak trafo — identifikasi jenis kegagalan menggunakan Duval Triangle & Rogers Ratio sesuai IEEE C57.104.

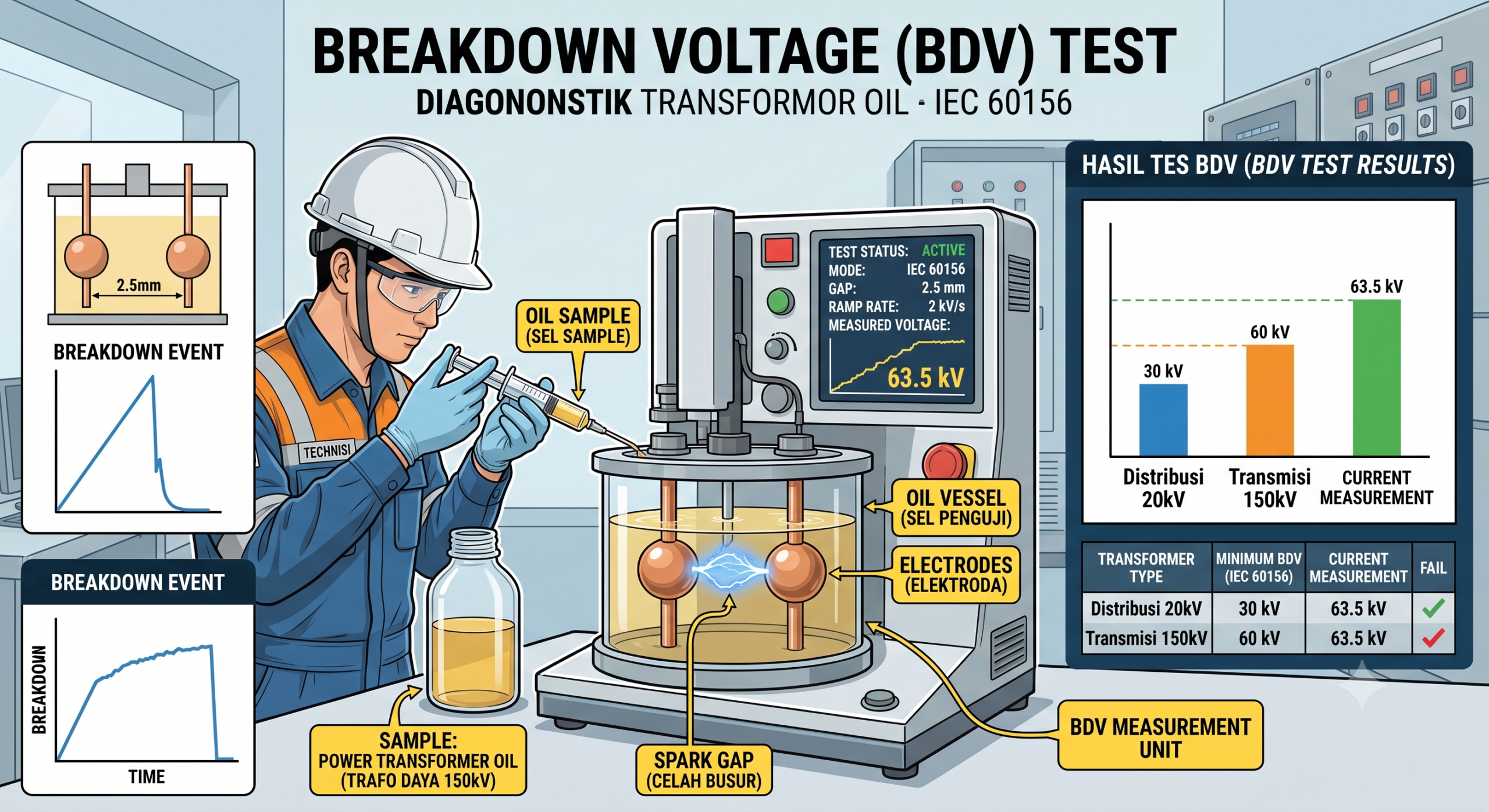

BDV & Sifat Elektrik
Pengujian kekuatan dielektrik (breakdown voltage) dan sifat elektrik minyak trafo sesuai IEC 60156 — menggunakan electrode standar & metode ramp rate.
Kandungan Air & Kontaminan
Pengukuran kadar air dengan metode Karl Fischer Titration (presisi tinggi) dan analisa partikel kontaminan menggunakan particle counter standar ISO 4406.
Sifat Fisik & Kimia
Karakterisasi lengkap sifat fisiko-kimia minyak transformator untuk menentukan kondisi oksidasi dan kelayakan reklamasi vs penggantian minyak baru.
Furan & Inhibitor Analysis
Analisa kandungan furanic compounds (2-FAL, 5-HMF, 2-FOL) untuk estimasi usia kertas isolasi trafo menggunakan HPLC (High Performance Liquid Chromatography).
On-Site Sampling & Laporan
Tim kami datang ke lokasi untuk pengambilan sampel minyak sesuai prosedur IEC 60475 — mencegah kontaminasi sampel. Laporan lengkap + interpretasi + rekomendasi dalam 48 jam.
Batas Normal Parameter Oli Trafo
Tabel referensi kondisi minyak trafo berdasarkan standar IEC 60422 & IEEE C57.104 — interpretasi kami mengacu tabel ini.
| Parameter | Satuan | Normal / Baik | Perlu Perhatian | Kritis / Tindakan | Standar |
|---|---|---|---|---|---|
| BDV (Breakdown Voltage) | kV | ≥ 60 kV | 30–60 kV | < 30 kV | IEC 60156 |
| Water Content | ppm | < 15 ppm | 15–30 ppm | > 30 ppm | IEC 60814 |
| Total Acid Number (TAN) | mgKOH/g | < 0.1 | 0.1–0.2 | > 0.2 | IEC 62021 |
| Tan Delta (90°C) | — | < 0.005 | 0.005–0.02 | > 0.02 | IEC 60247 |
| Hydrogen H2 (DGA) | ppm | < 100 | 100–700 | > 700 | IEEE C57.104 |
| Acetylene C2H2 (DGA) | ppm | < 1 | 1–35 | > 35 | IEEE C57.104 |
| Furan 2-FAL | ppb | < 250 | 250–1000 | > 1000 | IEC 61198 |
| Flash Point | °C | > 140°C | 130–140°C | < 130°C | ASTM D92 |
Proses Analisa Oli Trafo PT BEB
Konsultasi
Diskusi kebutuhan uji, kapasitas trafo, riwayat pemeliharaan & kondisi lapangan
Sampling On-Site
Tim datang ke lokasi — ambil sampel minyak sesuai IEC 60475, label & kirim ke lab
Analisa Lab
12+ parameter diuji menggunakan instrumen kalibrasi traceable ke standar nasional
Interpretasi
Engineer kami interpretasi hasil — Duval Triangle, Rogers Ratio, tren historis
Laporan & Aksi
Laporan PDF resmi dalam 48 jam + rekomendasi: purifikasi, reklamasi, atau overhaul
Area Layanan Analisa Oli Trafo
On-site sampling & mobilisasi lab ke seluruh wilayah industri
Industri yang Membutuhkan Analisa Oli Trafo Rutin
Trafo yang beroperasi di lingkungan berat — pertambangan, smelter, PKS, kilang — membutuhkan monitoring minyak lebih intensif.
Jasa Uji DGA & Analisa Oli Trafo — Seluruh Kalimantan, Sulawesi & Papua
Kalimantan Timur: Uji DGA trafo Balikpapan, analisa oli transformator Samarinda, BDV test trafo Bontang, sampling minyak trafo Sangatta KPC, uji furan trafo Berau, analisa oli trafo Penajam IKN, DGA test Kutai Timur, BDV trafo Kutai Kartanegara Tenggarong, uji minyak trafo Kariangau, analisa oli trafo Tanjung Bara.
Kalimantan Selatan: Analisa oli trafo Banjarmasin, BDV test Banjarbaru, uji DGA trafo Kotabaru, sampling minyak trafo Batulicin, DGA test Rantau, analisa oli Pelaihari, BDV trafo Tabalong Adaro, uji minyak transformator Marabahan.
Kalimantan Tengah: Uji DGA trafo Palangkaraya, analisa oli Sampit, BDV test trafo Pangkalan Bun, DGA test trafo PKS Kalteng, sampling minyak trafo Muara Teweh, uji oli transformator Kasongan.
Kalimantan Barat: Analisa oli trafo Pontianak, BDV test Singkawang, uji DGA trafo Ketapang, sampling minyak Sintang, DGA test trafo Sanggau, analisa oli transformator Mempawah.
Sulawesi Selatan & Tengah: Uji DGA trafo Makassar, analisa oli transformator Sorowako Vale, BDV test trafo IMIP Morowali, sampling minyak trafo Palu, DGA test trafo PT GNI Morowali Utara, analisa oli trafo Bantaeng KIBA, BDV test Parepare, uji furan trafo smelter nikel Sulawesi.
Sulawesi Utara & Tenggara: Analisa oli trafo Manado, DGA test Bitung, BDV test trafo Kendari, uji minyak trafo Kolaka Antam, analisa oli Konawe Virtue Dragon, DGA test trafo Gorontalo.
Papua: Uji DGA trafo Timika PTFI Freeport, analisa oli transformator Tembagapura, BDV test trafo Sorong, sampling minyak trafo Manokwari, DGA test trafo Fakfak migas, analisa oli trafo Bintuni Tangguh LNG, uji minyak trafo Merauke, BDV test trafo Jayapura PLN Papua.
Pertanyaan Umum Analisa Oli Trafo
Seberapa sering analisa oli trafo perlu dilakukan?
Untuk trafo distribusi (<5 MVA): minimal 1 tahun sekali. Trafo daya besar (>10 MVA) atau trafo di lingkungan berat (tambang, PKS, kilang): setiap 6 bulan. Trafo berusia >20 tahun atau hasil DGA sebelumnya menunjukkan anomali: setiap 3 bulan atau continuous monitoring DGA online.
Apa perbedaan DGA test dan BDV test?
DGA (Dissolved Gas Analysis) mendeteksi gas-gas terlarut dalam minyak yang merupakan produk degradasi — indikator kegagalan elektrik & thermal di dalam trafo. BDV (Breakdown Voltage) mengukur kekuatan dielektrik minyak — seberapa tinggi tegangan yang bisa ditahan minyak sebelum breakdown. Keduanya saling melengkapi dan idealnya dilakukan bersamaan.
Berapa lama waktu yang dibutuhkan dari sampling hingga laporan?
Sampling on-site membutuhkan 1–2 jam per unit trafo. Analisa lab + interpretasi: 1–2 hari kerja. Laporan resmi tertulis: maksimal 48 jam setelah sampling. Untuk hasil darurat (urgent), kami dapat mempercepat menjadi 24 jam.
Apakah layanan bisa dilakukan tanpa mematikan trafo?
Ya. Pengambilan sampel minyak (oil sampling) dilakukan melalui sampling valve pada trafo yang sedang beroperasi — tidak perlu shutdown. Proses ini sepenuhnya aman dan sesuai prosedur IEC 60475.
Apakah PT BEB melayani wilayah Papua dan Sulawesi?
Ya. Tim kami secara reguler melayani Papua (Timika — area PTFI, Sorong, Jayapura), Sulawesi Selatan (Makassar, Sorowako Vale), Sulawesi Tengah (Morowali — IMIP, Palu), dan Sulawesi Utara (Manado, Kendari). Mobilisasi via jalur udara dengan SLA sampling dalam 2–3 hari dari konfirmasi order.
Apa yang terjadi jika hasil DGA menunjukkan anomali?
Engineer kami akan membuat rekomendasi tertulis berdasarkan severity: (1) Monitor lebih ketat — ulangi DGA dalam 1–3 bulan, (2) Purifikasi minyak segera — hilangkan kontaminan, (3) Reduce load trafo sambil persiapkan overhaul, (4) Emergency shutdown — jika C2H2 >35 ppm atau tren cepat meningkat.
Jadwalkan Analisa Oli Trafo Anda Sekarang
Tim analis PT Borneo Energi Bersaudara siap datang ke lokasi trafo Anda di Kalimantan, Sulawesi, dan Papua. Hasil laporan 48 jam. Konsultasi teknis gratis.
